QT系列電動執行器

QT系列閥門電動裝置，是引進國外最新技術研制的換代型產品，是替代原QB系列閥門電動裝置。該系列裝置具有高效率、低聲級、體積小、重量輕、使用壽命長等特點?？涩F場操作，也可遠距離控制。用于發電廠、石化、貯油、水處理、造紙、造船、高層樓房、自來水廠等。適用于蝶閥、球閥、旋塞閥和風門擋板等做0-90°回轉的閥門，可滿足工業自動化控制管路各種要求。

QT系列防爆型產品防爆等級為dIBT4。防護等級為IP67，自動調節型可接收和發送4-20mA電流信號。

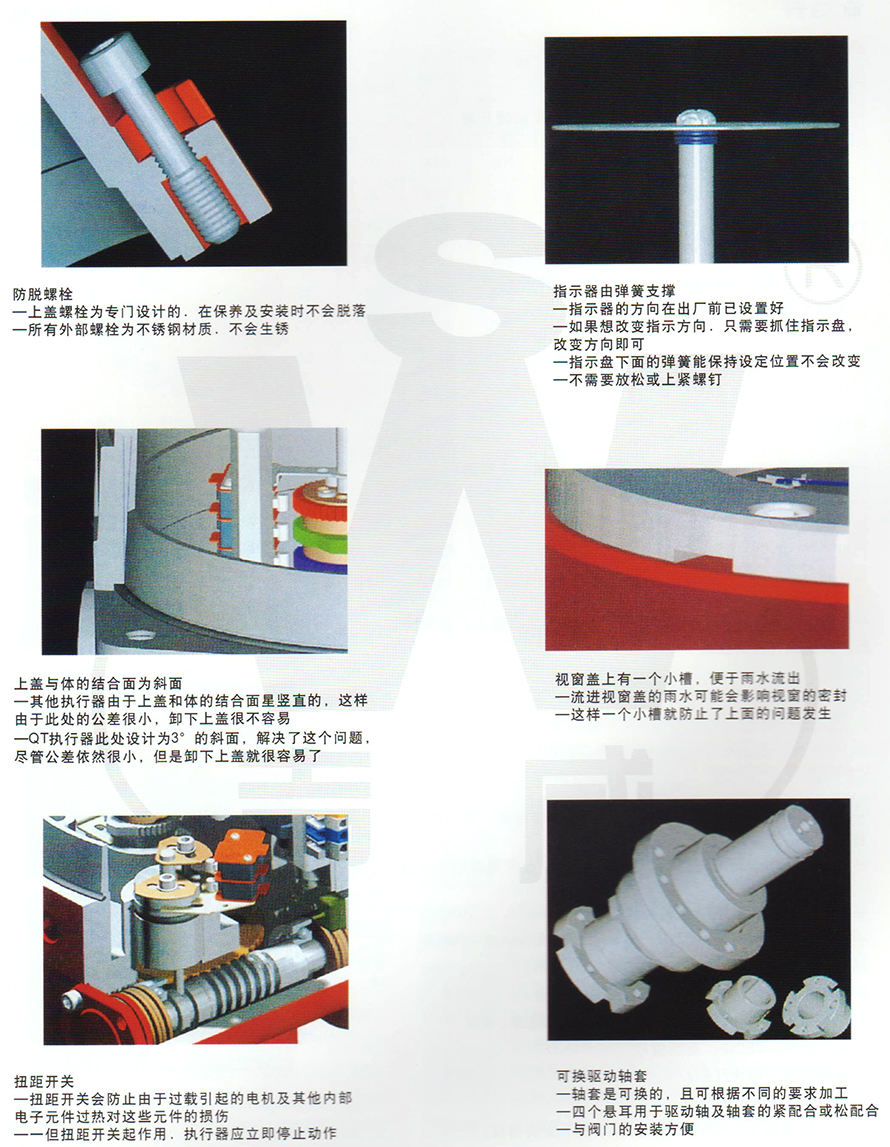

特征

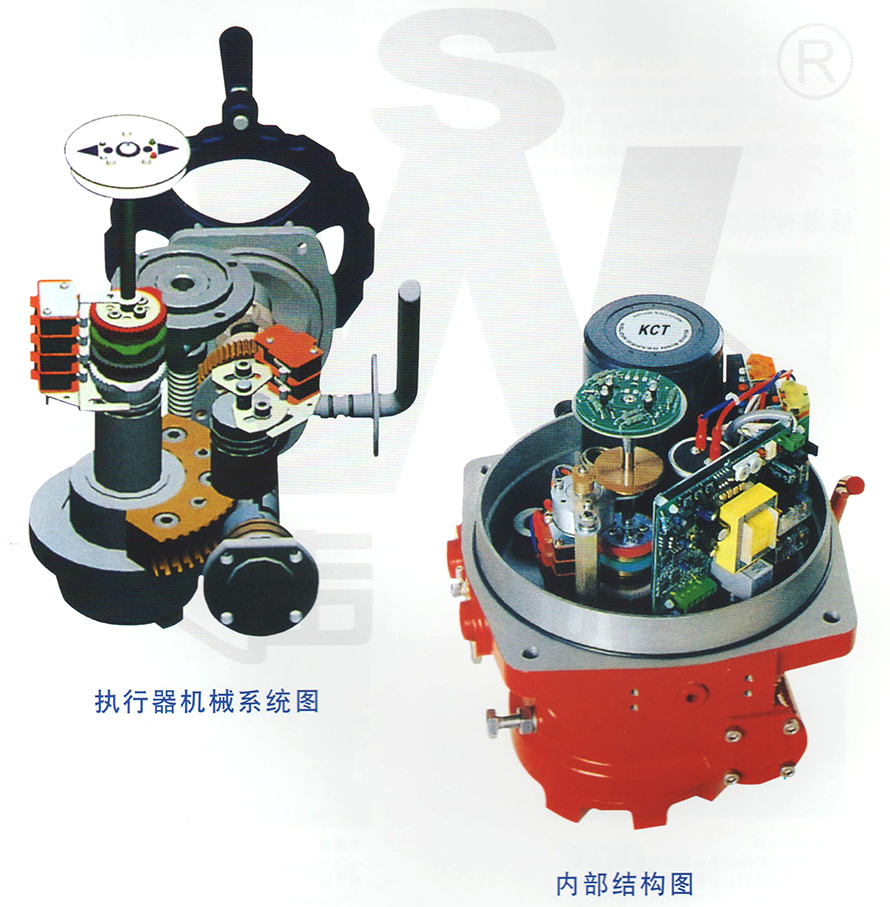

本產品總結了許多電動執行器的各種不足，進行改進后，最新推出的產品。其中許多關鍵部件均采用進口件結構緊湊，質量可靠，性能優越。主要特性有：

1. 外亮一由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。2. 電機一采用SPG鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。

3. 手動結構一不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。

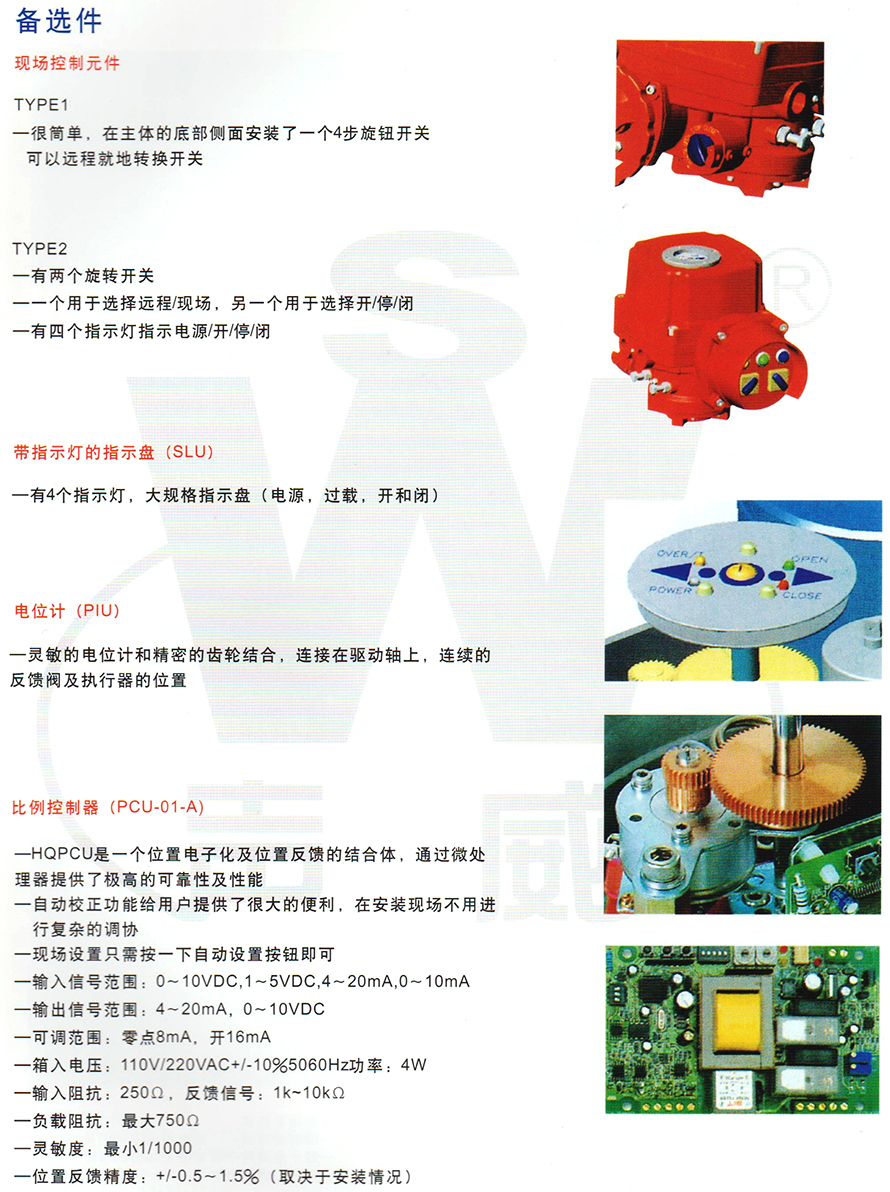

4. 位置指示器一指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈(sLU)可供選擇。

5. 干燥器一用來控制溫度,防止執行器內部水分凝固，保持內部電氣設定位置。

6. 限位開關一由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。

7. 扭距開關(除QT-1外}一可提供過載保護，防止損壞電機。(出廠前已設定好，請用戶不要隨意更改設置）

8. 自鎖一有自鎖功能，防止反轉，傳動部分穩定可靠。

9. 安裝一底部安裝尺寸符合lSO5211國際標準，驅動軸套可拆下根據需要進行加工,適應性強。可垂直安裝，也可以水平安裝。

10. 接線端子一線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。

11. 蝸輪一采用凹輪設計，與蝸桿的接觸面大，傳輸扭矩大，平穩且耐磨，使用壽命長。

12. PCU板一結構緊湊合理，將PCU板內置于機殼內。
